チタンヒーター用カバーを自作した話
今回はチタンヒーター用カバーを自作した話です。
チタンヒーターはその名の通りチタン製で、10年使っても壊れないと言われるほど耐久性の高いヒーターです。
私が使用しているのは1kwのチタンヒーター。
大型水槽でも安心して使えるパワーがあります。
しかし――
チタンヒーターは発熱量が非常に高く、そのまま水槽や濾過槽に投げ込むと発熱部が塩ビやアクリルに接触し、水槽や濾過槽が溶けてしまう恐れがあります。
ヒーターカバー単体でも販売はされていますが、価格は約10,000円前後。
正直、高い。
そこで今回は、手持ちの塩ビパーツを使ってチタンヒーターカバーを自作してみました。
使用した材料
- VP20用ユニオン継手
- VU50塩ビパイプ
- VU50用キャップ ×2
- 塩ビ用接着剤
使用した工具
- インパクトドライバー
- 6mmドリルビット（サイズはお好みで）
- ホールソー
- 砥石ビット
- 面取りカッター
※工具を一から揃えるなら、市販カバーを買った方が安いかもしれません。
ただしDIY好きなら持っていて損はありません。
作業手順
ユニオン継手をカットする
新品のユニオン継手をカットします。
ヒーターのゴム部分からはみ出さなければ、長さはお好みで問題ありません。
キャップに穴を開け、継手を差し込む
キャップにホールソーで穴を開けます。
ちょうど良いサイズが無い場合は、少し小さめに開けて砥石ビットで拡張します。
※削りすぎ注意
砥石は目が荒い方が削りやすいです。
細かいものは熱で溶けてなかなか削れませんでした。

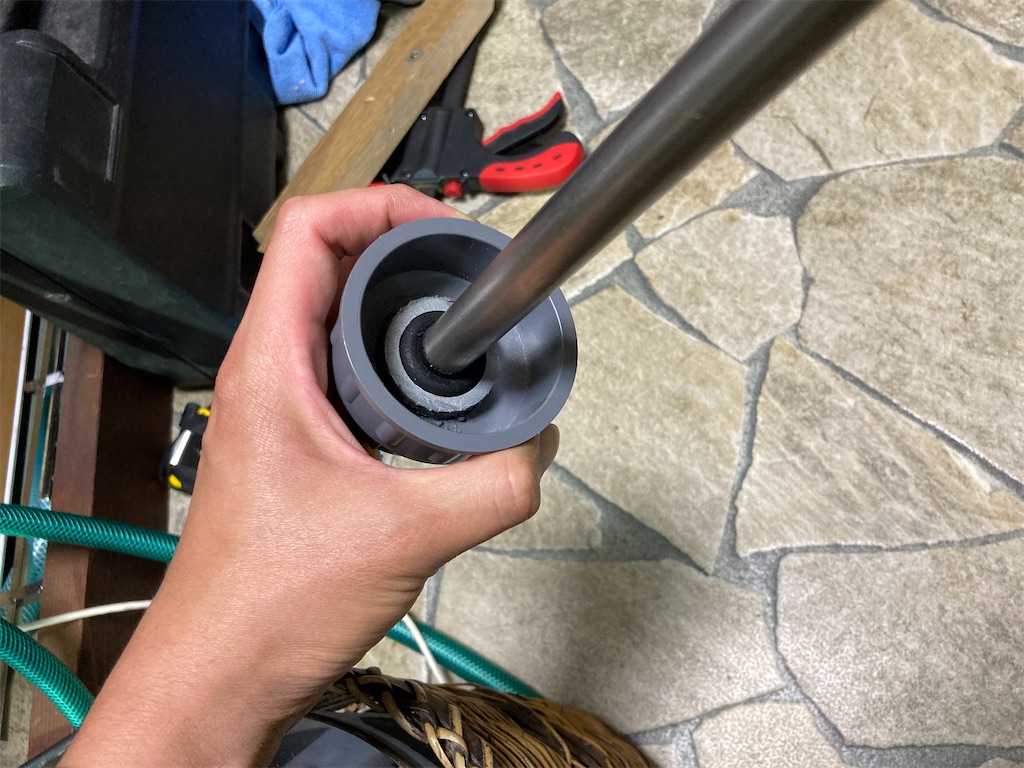

穴にカットしたユニオン継手を差し込み、塩ビ用接着剤で固定します。
キツめにねじ込むくらいが理想です。
削りすぎると接着面が減り、組み付け時に剥がれる可能性があります。

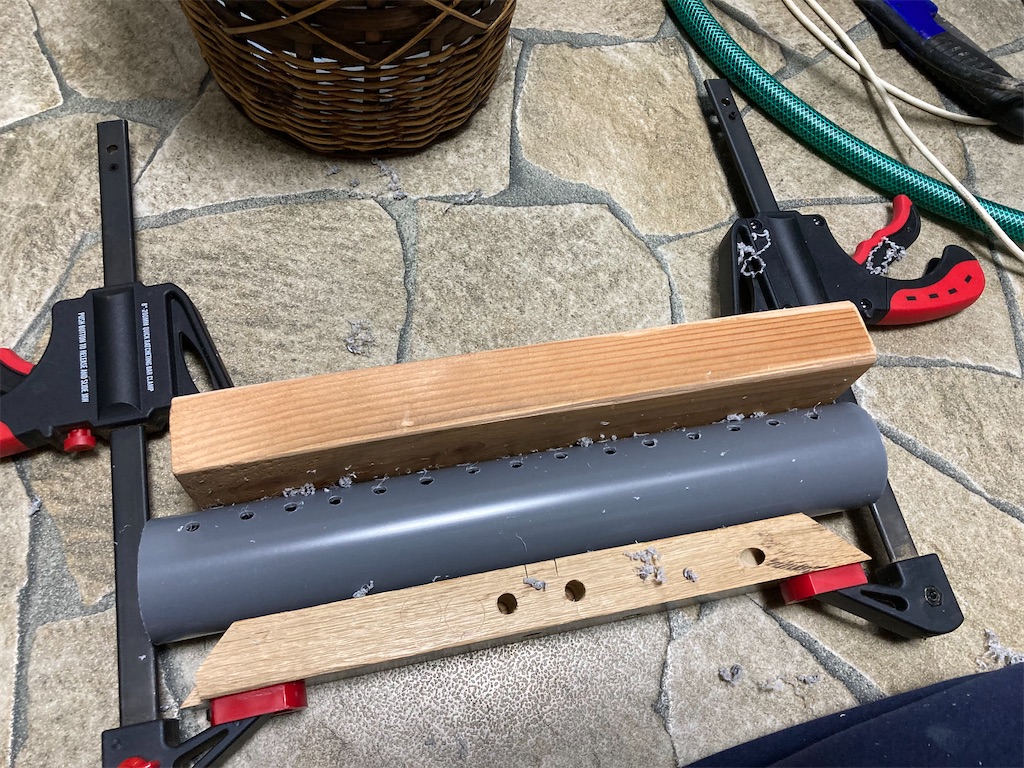

VU50パイプに穴を開ける
ヒーター周囲の水流確保のため、パイプに多数の穴を開けます。
6mmビットでひたすら穴あけ。
サイズは小さすぎなければOKです。

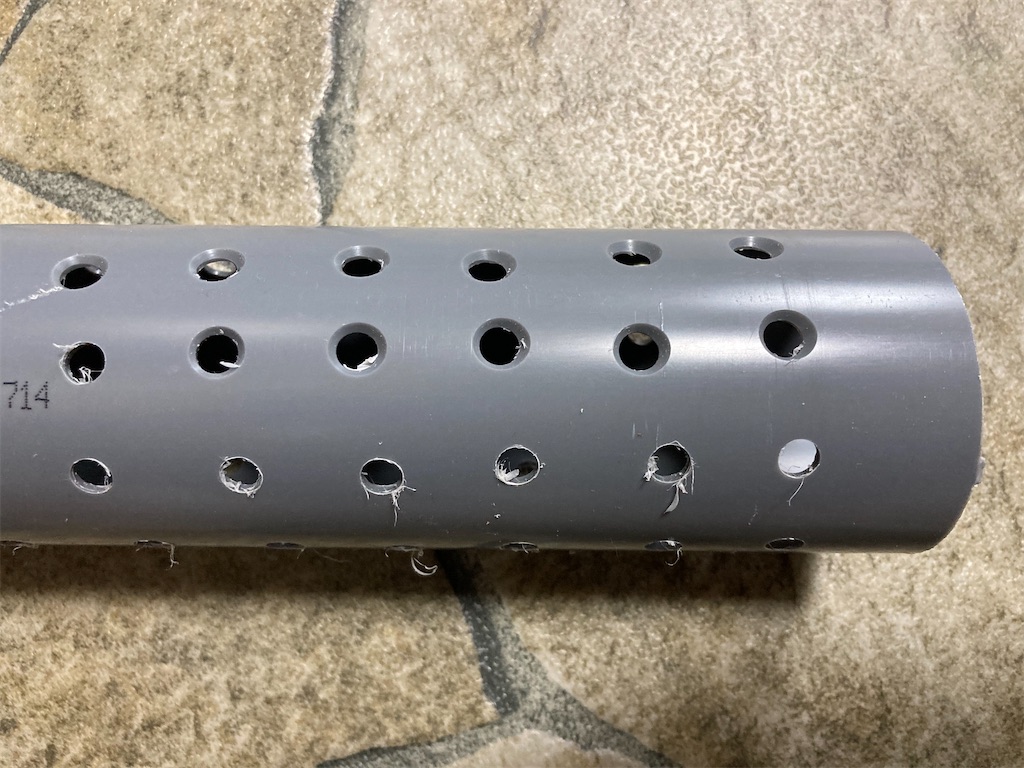

穴あけ後は面取りを行います。
面取りをするだけで仕上がりがまったく違います。
外側のバリが取れて触り心地も良くなります。
組み立て

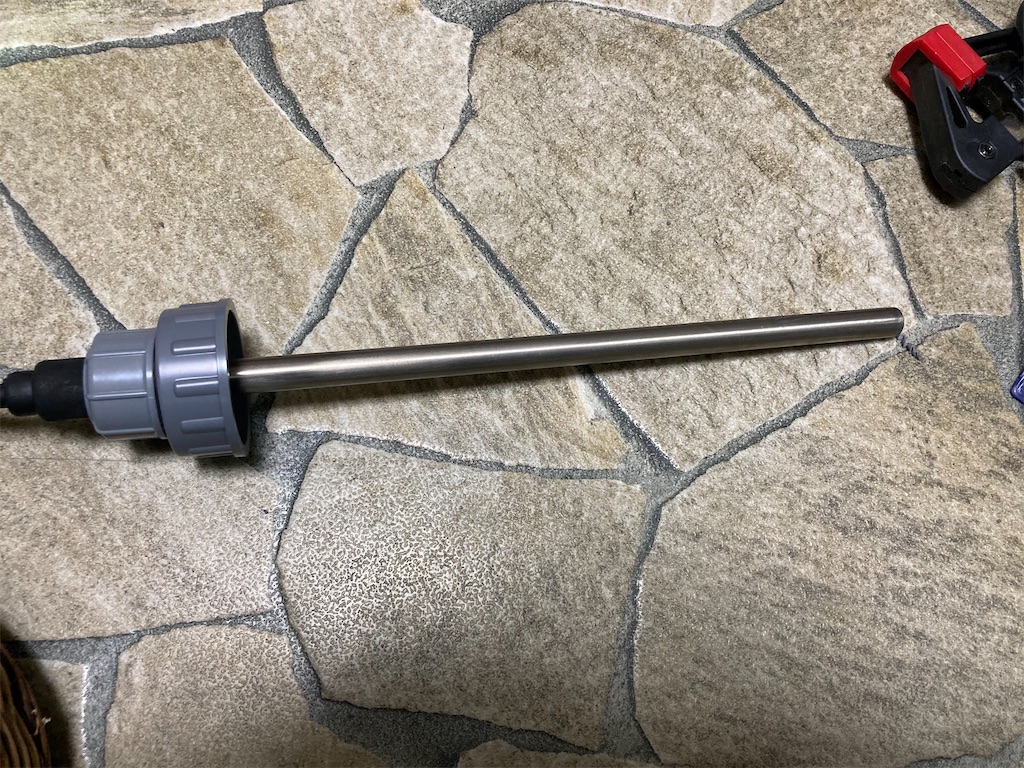

ヒーターを差し込み、ユニオンで固定します。
※固定する部分はヒーターのゴムカバーがついている部分です。
金属部にゴムパッキンや塩ビが接触しない様にしましょう。
パッキンが入りづらい場合は、ワセリンを薄く塗るとスムーズに締め込めます。

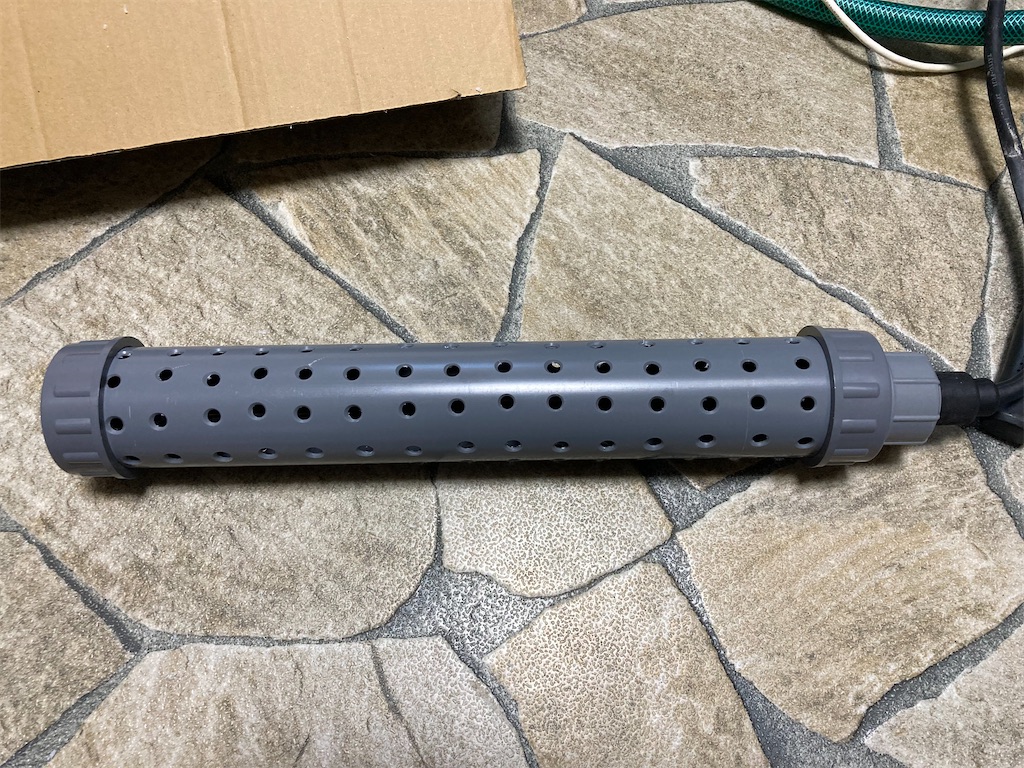

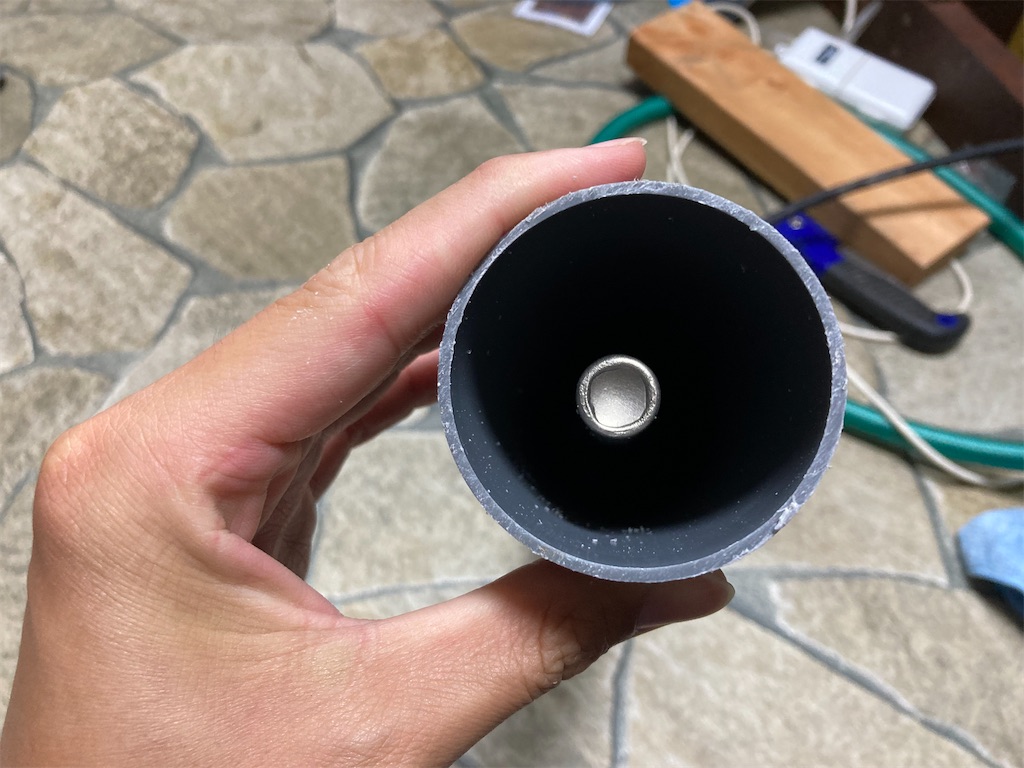

最後に穴あけ済みパイプを差し込めば完成です。
補足（重要）
チタンヒーターは高温になります。
塩ビに直接触れると溶ける可能性があります。

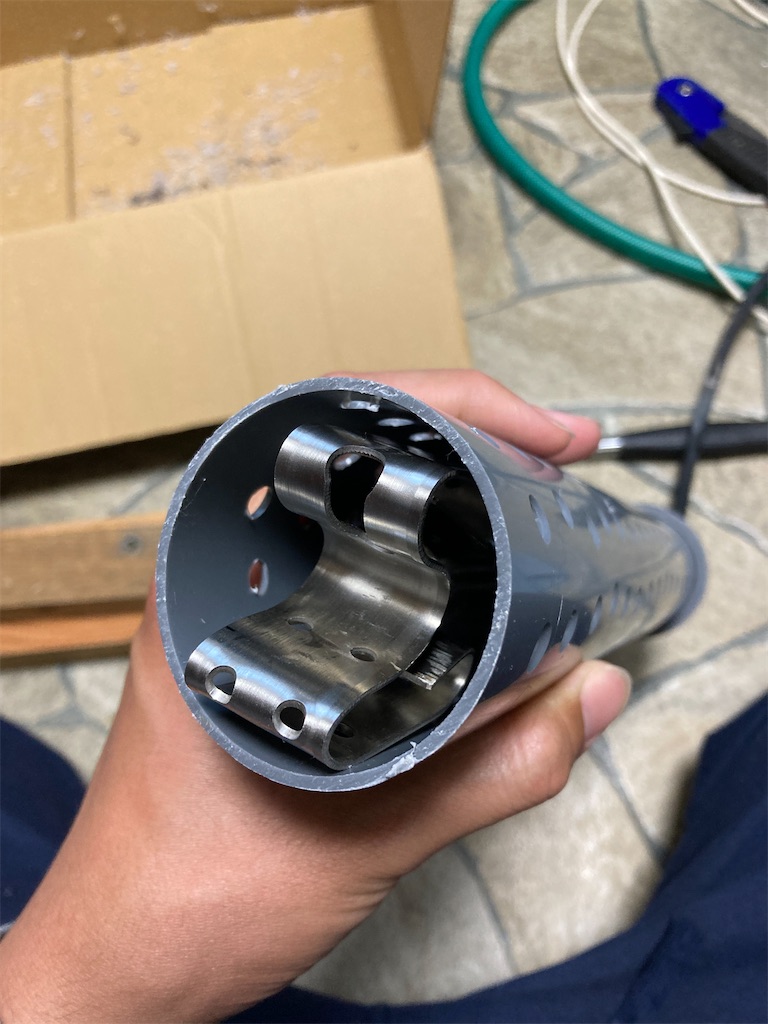

念のため、私はステンレスステーを加工し、ヒーターが動かないよう内部で固定しました。
以前はろ材の上にそのまま置いていましたが、濾過槽改造の計画に伴い今回しっかりカバーを製作しました。
裸で使用するのはリスクがあります。
チタンヒーターを使用する際は、必ずヒーターカバーを用意することをおすすめします。
今回作成したヒーターカバーは問題なく使用できていますが、DIYはあくまで自己責任で行ってください。
